電遠傳電磁流量計廠家

如果您對該産品感興趣的話,可以
産品名稱: 電遠傳電磁流量計廠家
産品型号: XT-LDE
産品展商: 翔騰儀表
産品文檔: 無相關文檔

簡單介紹

電遠傳電磁流量計是基于法拉第電磁感應定律,電遠傳電磁流量計由傳感器和轉換器組成,傳感器安裝在測量管道上,轉換器可以與傳感器組合連接在一起稱為一體型電磁流量計,轉換器被安裝在離傳感器30米内或100米内的場合,兩者間由屏蔽電纜連接稱為分離型電磁流量計。防爆型電磁流量計傳感器主要組成部分是:測量管、電極、勵磁線圈、鐵芯與磁轭殼體。


電遠傳電磁流量計廠家  的詳細介紹

加拿大28使客戶“買的放心,用的省心,服務稱心”是我公司的宗旨咨詢專線----18936757810----沈玲

電遠傳電磁流量計分類

電磁按激磁方式分類:直流勵磁;交流勵磁;低頻方波勵磁,要産生一個均勻恒定的磁場,就需要選擇一種合适的勵磁方式。如按勵磁電流方式劃分,有直流勵磁、交流(工頻或其他頻率)勵磁、低頻矩形波勵磁和雙頻矩形波勵磁。

1.直流勵磁:直流勵磁方式用直流電或采用長久磁鐵産生一個恒定的均勻磁場。這種直流勵磁變送器的*大優點是受交流電磁場幹擾影響很小,因而可以忽略液體中的自感現象的影響。但是使用直流磁場易使通過測量管道的電解質液體被極化,即電解質在電場中被電解,産生正負離子,在電場力的作用下,負離子跑向正極,正離子跑向負極,這将導緻正負電極分别被相反極性的離子所包圍,嚴重影響儀表的正常工作。所以,直流勵磁一般隻用于測量非電解質液體,如液态金屬流量(常溫下的汞和高溫下的液态鋼、锂、鉀)等。

2.交流勵磁:工業上使用的電磁流量表,大都采用工頻(50Hz)電源交流勵磁方式産生交變磁場,避免了直流勵磁電極表面的極化幹擾。但是用交流勵磁會帶來一系列的電磁幹擾問題(例如正交幹擾、同相幹擾、零點漂移等)。現在交流勵磁正在被低頻方波勵磁所代替。

3. 低頻方波勵磁:低頻方波勵磁波形有二值(正-負)和三值(正-零-負-零)兩種,其頻率通常為工頻的1/2~1/32。低頻方波勵磁能避免交流磁場的正交電磁幹擾,消除由分布電容引起的工頻幹擾,抑制交流磁場在管壁和流體内部引起的電渦流,排除直流勵磁的極化現象。






勵磁方法

标準雙頻勵磁

增強型雙頻勵磁

2.5~400mm(0.1~16in.)

25~200mm(1.0~8.0in.)選擇代碼HF1或HF2

輸入信号

單個狀态輸入:幹式觸點 負載電阻:≤200Ω(通),≥100kΩ(斷)

輸出信号

單個電流輸出

4~20mA DC(負載電阻:0~750Ω,其中包括電纜電阻)

單個脈沖輸出(*1)

晶體管觸點輸出(集電極開路)
結點容量:30VDC(斷),200mA(通)
輸出速度0.0001~10000pps(脈沖/秒)

單個警報輸出(*1)

晶體管結點輸出(集電極開路)
觸點容量:30V DC(斷),200mA(通)

兩種狀态輸出(*1)

晶體管結點輸出(集電極開路)
觸點容量:30V DC(斷),200mA(通)

斷電時保護

數據(如參數,累計值等)是由EEPROM儲存。不需要備用電池

指示器(*2)

全點液晶顯示屏(32×132象素)

避雷器

避雷器接在電流輸出端、脈沖/警報/狀态輸入和輸出端。選擇A型代碼時,避雷器要接到電源接線端子

保護

IP67,NEMA4X,JIS C0920防浸型

塗層

殼體和殼蓋:防腐聚氨酯;塗層顔色:薄荷綠塗層(芒賽爾5.6BG 3.3/2.9,或其它相當顔色)

轉換器材料

殼體和殼蓋:鋁合金

安裝/形式

電氣連接:ANSI 1/2NPT凹接頭;ISO M20×1.5凹接頭;JIS G1/2(PF1/2)凹接頭

端子連接:M4螺紋端子

接地:接地電阻≤100Ω 當選擇代碼A時,按C等級接地(接地電阻≤10Ω)

*若是防爆型,接地保護端子必須連到相應的符合國際标準的接地系統

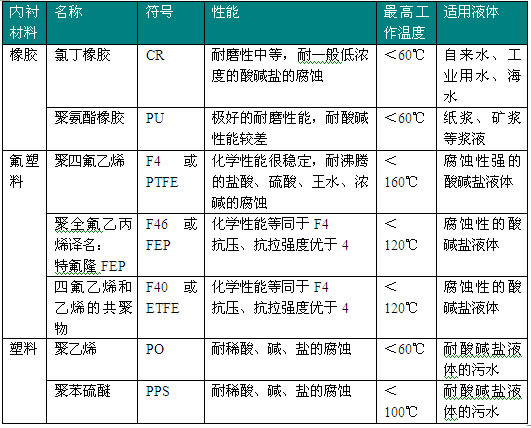

電遠傳電磁流量計内襯材料正确選用方法

應根據被測介質的腐蝕性,磨損性和溫度來選擇内襯材料:
一、天然橡膠(軟橡膠)
1、較好的彈性,耐磨性和扯斷力
2、耐一般的弱酸、弱堿的腐蝕
3、 測水、污水
二、耐酸橡膠(硬橡膠)
可耐常溫下的鹽酸、醋酸、草酸、氨水、磷酸及50%的硫酸、氫氧化鈉、氫氧化鉀的腐蝕,但不耐強氧化劑的腐蝕
測一般的酸、堿、鹽溶液
三、氯丁橡膠(Neoprene)
1、極好的彈性,高度的扯斷力,耐磨性能好
2、耐一般低濃度的酸堿、鹽溶液的腐蝕,但不耐氧化性介質的腐
<80℃;
測水、污水、泥漿和礦漿
四、聚胺脂橡膠(Polyurethane)
1、極好的耐磨性能
2、耐酸、堿性能差
<40℃
測中性強磨損的煤漿、泥漿和礦漿
五、聚四氟乙烯(PTFE)
1、耐沸騰的鹽酸、硫酸、硝酸、王水、濃堿和各種有機溶劑
2、耐磨性能好,粘接性能差
-80~+180℃;
測濃度、濃堿強腐蝕性溶液及衛生類介質

選型說明


襯裡材料的确定:


電極、接地環材料的确定

電遠傳電磁流量計轉換器技術數據

1、電源:交流 85265V45400Hz,直流 1140V

2、操作鍵和顯示按鍵式:4個薄膜按鍵可設定選擇全部參數,也可利用PC機(RS232)對轉換器設定編程;3LCD寬視角、寬溫、帶背光顯示;第1行顯示流量值;第2行顯示流量單位;第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。操作鍵和顯示磁鍵式:2個磁鍵用于顯示參數的選擇和複位,利用PC機(RS232)對轉換器設定編程;2LCD寬視角、寬溫、帶背光顯示;第1:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。第2行:顯示流量。

3、内部積算器:正向總量、反向總量及差值總量。

4、輸出信号單向模拟輸出:全隔離,負載≤600D.(20mA時);上限:021mA可選,每檔lmA;下限:021mA可選,每檔1mA;正、反向流量輸出方式編程。輸出信号雙向模拟輸出:下限限制為。或4mA,其他同單向模拟輸出。

輸出信号雙向脈沖輸出:兩路輸出分别對應正向和反向流量,頻率0800Hz,上限1800Hz可選,每檔IHz;方波或選定脈寬,選定脈寬上限25S,每檔1ms;無源隔離晶體管開關輸出,可吸收250mA的電流,耐壓35V

輸出信号雙路報警輸出:可報警(編程)高/低流量、空管、故障狀态、正,,反向流量、模拟量超量程、脈沖量超量程、脈沖小信号切除,輸出極性可選;帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離)。

5、數字通訊:RS232RS485HART

6、法蘭種類:接地法蘭(或接地環)

适用範圍:适用于非導體管道,如塑料管道,但有接地電極的傳感器不需要。

法蘭種類:進口保護法蘭

适用範圍:當介質有強磨損性時選用。

主要技術數據

整機和傳感器技術數據

執行标準 JB/T 9248—1999
公稱通徑 15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000
*高流速 15m/s
**度 DNl5~DN600 示值的:±0.3%(流速≥1m/s);±3mm/s(流速1m/s)
DN700—DN3000 示值的±0.5%(流速≥0.8m/S);±4mm/s(流速0.8m/S)
流體電導率 ≥5uS/cm
公稱壓力 4.0MPa 1.6MPa 1.0MPa 0.6MPa 6.3、10MPa
DNl5~DN150 DNl5~DN600 DN200~DN1000 DN700~DN3000 特殊訂貨
環境溫度 傳感器 —25℃—十60℃
轉換器及一體型 —10℃—十60℃
襯裡材料 聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA
*高流體溫度 —體型 70℃
分離型 聚氯丁橡膠襯裡 80℃;120℃(訂貨時注明)
聚氨酯襯裡 80℃
聚四氟乙烯襯裡 100℃;150℃(訂貨時注明)
聚全氟乙丙烯(F46)
加網PFA
信号電極和接地電極材料 不鏽鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、鉑/銥合金、不鏽鋼塗覆碳化鎢
電極刮刀機構 DN300—DN3000
連接法蘭材料 碳鋼
接地法蘭材料 不鏽鋼1Crl8Ni9Ti
進口保護法蘭材料 DN65—DNl50 不鏽鋼1Crl8Ni9Ti
DN200~DNl600 碳鋼十不鏽鋼1Crl8Ni9Ti
外殼防護 DNl5~DN3000分離型橡膠或聚氨酯襯裡傳感器 IP65或IP68
其他傳感器、——體型流量計和分離型轉換器 IP65
間距(分離型) 轉換器距離傳感器一般不超過100m

轉換器技術數據

電源 交流 85—265V,45—400Hz
直流 11—40V
操作鍵和顯示 按鍵式
·4個薄膜按鍵可設定選擇全部參數,也可利用PC機(RS232)對轉換器設定編程;
·3行LCD寬視角、寬溫、帶背光顯示;
第1行顯示流量值;
第2行顯示流量單位;
第3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
磁鍵式
·2個磁鍵用于顯示參數的選擇和複位,利用PC機(RS232)對轉換器設定編程;
·2行LCD寬視角、寬溫、帶背光顯示:
第1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。
第2行:顯示流量。
内部積算器 正向總量、反向總量及差值總量。
輸出信号 單向模拟輸出
·全隔離,負載≤600D.(20mA時);
·上限:0—21mA可選,每檔lmA;
·下限:0—21mA可選,每檔1mA;
·正、反向流量輸出方式編程。
雙向模拟輸出

下限限制為。或4mA,其他同單向模拟輸出。

雙向脈沖輸出
雙路報警輸出
·可報警(編程)高/低流量、空管、故障狀态、正,,反向流量、模拟量超量程、脈沖量超量程、脈沖小信号切除,輸出極性可選;
·帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.(與脈沖輸出不隔離)
數字通訊 RS232,RS485,HART
·兩路輸出分别對應正向和反向流量,頻率0~800Hz,上限1—800Hz可選,每檔IHz;
·方波或選定脈寬,選定脈寬上限2.5S,每檔1ms;
·無源隔離晶體管開關輸出,可吸收250mA的電流,耐壓35V。

工作原理

電遠傳電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一内襯絕緣材料的非導磁合金短管。兩隻電極沿管徑方向穿通管壁固定在測量管上。其電極頭與襯裡内表面基本齊平。勵磁線圈由雙方波脈沖勵磁時,将在與測量管軸線垂直的方向上産生一磁通量密度為B的工作磁場。此時,如果具有一定電導率的流體流經測量管。将切割磁力線感應出電動勢E。電動勢E正比于磁通量密度B,測量管内徑d與平均流速v的乘積。電動勢E(流量信号)由電極檢出并通過電纜送至轉換器。轉化器将流量信号放大處理後,可顯示流體流量,并能輸出脈沖,模拟電流等信号,用于流量的控制和調節。詳見圖 1 。



其數學表達式為:

E=KBdv
式中:E---------------為電極間的信号電壓(v)
    B-----------------磁通密度(T)
      d------------------測量管内徑(m)
  v------------------平均流速(m/s)

式中k, d為常數,由于勵磁電流是恒流的,故B也是常數,則由E= KBdv可知,體積流量Q與信号電壓E-成正比,即流速感應的信号電壓E與體積Q成線性關系。因此,隻要測量出E就可确定流量Q,這是電磁流量計的基本工作原理。
由E=KBdv可知,被測流量體介質的溫度、密度、壓力、電導率、液固兩兩相流體介質的液固成分比等參數不會影響測量結果。至于流動狀态隻要符合軸對稱流動(如層流或者紊流)就不會影響測量結果的。因此說電磁流量計是一中真正的體積流量計。對于制造商和用戶來說,隻要用普通的水實際标定後就可以測量其他任何導電流體介質的體積流量,而不需要任何修正。這是電磁流量計的一突出優點,是其他任何流量計所沒有的。測量管内無活動及阻流部件,因此幾乎沒有壓力損失,并且有分高的可靠性。

電遠傳電磁流量計口徑的選擇

選擇傳感器的口徑與連接的工藝管道口徑相同
傳感器通常選用與工藝管道相同的口徑,這樣安裝方便。但它的前提是管内流體的流速應在常用範圍内。一般工業用電磁流量計的滿量程流速範圍為1~4m/s。可按不同的測量對象選擇。
 列如:對于帶有顆粒的易造成磨損的流體,常用流速≤3m/s;對于易粘附管壁的流體,常用流速≥2m/s。流量,流速與口徑三者關系見圖7。

選擇傳感器的口徑與連接的工藝管道口徑不相同

這種選擇适用以下幾種情況:

A、管道内的流速偏低,工藝流量又較穩定,為滿足儀表對流速範圍的要求,在儀表部分提高流速,選擇傳感器口徑小于工藝管道口徑,在傳感器的前後加接異徑管。銷售總機:021-66503773 傳真:021-56721931
B、從價格上考慮,對于大口徑的電磁流量計,口徑越大,價格越高。對管道内流速偏低,工藝參數較穩定的情況,可選用口徑嬌小的傳感器。這不僅可使儀表運行在較好的工作狀态下,還可降低儀表的投資費用。

5.3加裝異徑管應注意的問題

A、異徑管錐角的選擇

    為了在安裝異徑管後不過多影響流速場的分布,不影響電磁流量計的精度,要求異徑管的中心 a不大于15°,越小越好。這樣可把異徑管視為直管段的一部分。

B、加裝異徑管會産生壓力損失,總的壓力損失有三部分組成

D1/d2
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
0.2
ξ1
0.018
0.023
0.0255
0.028
0.03
0.0308
0.0315
0.0323
0.0332
ξ3
0.01
0.02
0.07
0.15
0.26
0.43
0.64
0.9
1.25



電遠傳電磁流量計性能指标:

1、儀表精度:管道式0.5級、1.0級;插入式2.5級。
2、測量介質:電導率大于5μS/cm的各種液體和液固兩相流體。
3、流速範圍:0.2~8m/s。
4、工作壓力:1.6MPa。
5、環境溫度:-40℃~+50℃。
6、介質溫度:聚四氟乙烯襯裡≤180℃;橡膠材質襯裡≤65℃。
7、防爆标志:ExmibdⅡBT4。
8、防爆證号:GYB01349。
9、外磁幹擾:≤400A/m。
10、外殼防護:一體化型: IP65。
分 離 型: 傳感器IP68(水下5米,**于橡膠襯裡)轉換器IP65。
11、輸出信号:4~20mA.DC,負載電阻0~750Ω。
12、通訊輸出:RS485或CAN總線。
13、電氣連接:M20×1.5内螺紋,φ10電纜孔。
14、電源電壓:90~220V.AC、24±10%V.DC。
15、*大功耗:≤10VA

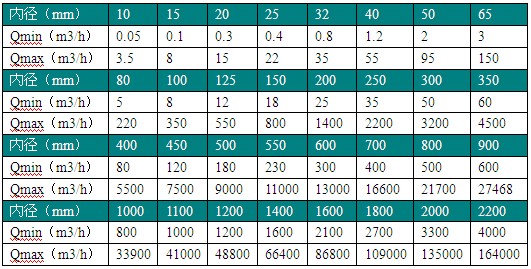

2、流量範圍 流速-流量對照表:流速(m/s); 流量(m3/h) 口徑(mm)

口徑\流量\流速

0.5

1

2

3

4

5

6

7

8

9

10

10

0.14

0.28

0.57

0.85

1.1

1.4

1.7

2.

2.3

2.5

2.8

15

0.32

0.64

1.3

1.9

2.5

3.2

3.8

4.5

5.1

5.7

6.3

20

0.57

1.1

2.3

3.4

4.5

5.7

6.8

7.9

9.0

10

11

25

0.88

1.8

3.5

5.3

7.1

8.8

11

12

14

16

17.6

32

1.4

2.9

5.8

8.7

12

14

17

20

23

26

28.9

40

2.3

4.5

9.0

14

18

23

27

32

36

41

45.2

50

3.5

7.1

14

21

28

35

42

49

57

64

70

65

6.0

12

24

36

48

60

72

84

96

107

119

80

9.0

18

36

54

72

90

109

127

145

163

180

100

14

28

57

85

113

141

170

198

226

254

282

125

22

44

88

132

177

221

265

309

353

397

441

150

32

64

127

191

254

318

382

445

509

572

636

200

57

113

226

339

452

565

678

791

904

1017

1131

250

88

177

353

530

707

883

1060

1236

1413

1590

1767

300

127

254

509

763

1017

1272

1526

1780

2035

2289

2545

350

173

346

692

1039

1385

1731

2077

2423

2769

3116

3464

400

226

452

904

1356

1809

2261

2713

3165

3617

4069

4523

450

286

572

1145

1717

2289

2861

3434

4006

4578

5150

5725

500

353

707

1413

2120

2826

3533

4239

4946

5652

6359

7069

600

509

1017

2035

3052

4069

5087

6104

7122

8139

9156

10180

700

692

1385

2769

4154

5539

6924

8308

9693

11078

12463

13847

800

904

1809

3617

5426

7235

9043

10852

12660

14469

16278

18086

900

1145

2289

4578

6867

9156

11445

13734

16023

18312

20602

22891

1000

1413

2826

5652

8478

11304

14130

16956

19782

22608

25434

28260

1200

2035

4069

8139

12208

16278

20347

24417

28486

32556

36625

40694

1400

2769

5539

11078

16617

22156

27695

33234

38773

44312

49851

55390

1600

3617

7235

14469

21704

28938

36173

43407

50642

57876

65111

72346

1800

4578

9156

18312

27469

36625

45781

54937

64094

73250

82406

91562

2000

5652

11304

22608

33912

45216

56520

67824

79128

90432

101736

113040


電遠傳電磁流量計的性能參數:

帶遠傳電磁流量計技術參數

執行标準

JB/T 9248-1999

公稱通徑

15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000

*高流速

15m/s

**度

DNl5~DN600

示值的:±0.3%(流速≥1m/s);±3mm/s(流速<1m/s)

DN700—DN3000

示值的±0.5%(流速≥0.8m/S);±4mm%s(流速<0.8m/S)

流體電導率

≥5uS/cm

公稱壓力

4.0MPa

1.6MPa

1.0MPa

0.6MPa

6.3、10MPa

DNl5~DN150

DNl5~DN600

DN200~DN1000

DN700~DN3000

特殊訂貨

環境溫度

傳感器

-25℃~+60℃

轉換器及一體型

-10℃~+60℃

襯裡材料

聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯(F46)、加網PFA

*高流體溫度

一體型

70℃

分離型

聚氯丁橡膠襯裡

80℃;120℃(訂貨時注明)

聚氨酯襯裡

80℃

聚四氟乙烯襯裡

100℃;150℃(訂貨時注明)

聚全氟乙丙烯(F46)

加網PFA

信号電極和接地電極材料

不鏽鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、鉑/銥合金、不鏽鋼塗覆碳化鎢

電極刮刀機構

DN300—DN3000

連接法蘭材料

碳鋼

接地法蘭材料

不鏽鋼1Crl8Ni9Ti

進口保護法蘭材料

DN65~DN150

不鏽鋼1Crl8Ni9Ti

DN200~DN1600

碳鋼+不鏽鋼1Crl8Ni9Ti

外殼防護

DN15~DN3000分離型橡膠或聚氨酯襯裡傳感器

IP65或IP68

其他傳感器、一體型流量計和分離型轉換器

IP65


電極材質和襯裡材質
電遠傳電磁流量計詳細參數

度等級:1級、0.5級
介質電導率: >5μs/cm
測量*低流速:0.1米/秒
測量*高流速:15米/秒
量程比:1:20,可按客戶要求訂制
現場顯示:累積、瞬時流量,标配
輸出信号:脈沖/4-20mA(負載電阻0-750Ω)
供電電源:220VAC,允差15%或+24VDC,紋波≤5%
通訊接口:選配RS485
通訊協議:MODBUS、HART、Profibus等
測量管體:(襯裡)材質 氯丁橡膠、聚氨酯、PTFE、PFA、F46等耐腐材料
測量元件:(電極)材質 316L不鏽鋼、钛合金、哈氏合金、钽合金、鉑銥合金、碳化鎢等
防爆等級:Exd[ia]qIICT5
防護等級:IP65,可選IP68
整機功耗:<15W
儀表通經:DN6-DN2000
安裝方式:法蘭安裝,可選法蘭夾持、螺紋連接、插入式
公稱壓力:1.6MPa或訂制
介質溫度:<180℃
環境溫度:-30℃-60℃

電遠傳電磁流量計特點

·傳感器結構簡單,無節流裝置,不堵塞,适合各種含有固體顆粒、纖維、懸浮物的導電液體測量

·轉換器采用德國進口信号采集處理芯片,工作可靠,精度高,穩定性好

·不受被測液體溫度、壓力、密度、粘度和導電率變化的影響

·現場液晶顯示瞬時流量、累積流量、流量百分比、流體流速

·測量範圍寬,量程比100∶1,在标定*大流量範圍内,量程可任意設置

·中文菜單,可按提示進行參數查看和修改

·現場零點自校準,消除零漂移,不影響測量精度

·具有雙向流量測量功能,可正向流量累積、反向流量累積、雙向流量差累積,并具備雙向

電流、頻率輸出,便于不同流向信号的分别紀錄、保存

·斷電保護功能,設置參數在斷電後不會丢失,由E2PROM儲存,數據能長期保存

·故障自診斷,可實現空管判斷報、勵磁故障報、超量程報、輸出信号故障報

·一鍵恢複出廠參數設定

電遠傳電磁流量計測量範圍及外形尺寸

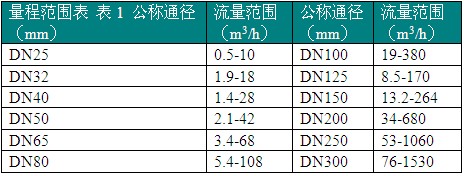

測量範圍
電磁流量計有着廣泛的用途,在滿足現場監測顯示的同時可輸出标準電流信号( 4-20mA ),供記錄、調節、控制用;可廣泛應用于化工、環保、輕紡、冶金、礦山、醫藥、造紙、給排水、食品、制糖、釀造等行業工藝管道内導電介質的液體流 量計量;除測量一般導電液體外,根據用戶特殊需要,還可測量導電的液固兩相流,高黏度液體及鹽類等液體的流量。

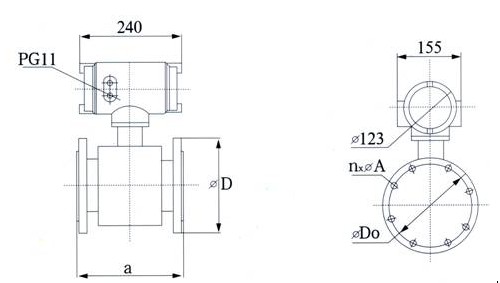

帶遠傳電磁流量計外型結構

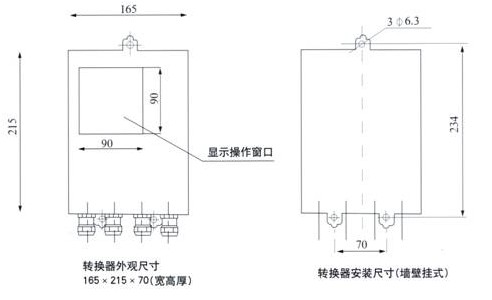

分體型轉換器安裝尺寸

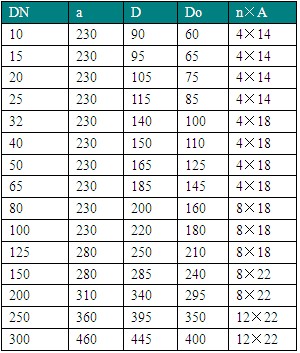

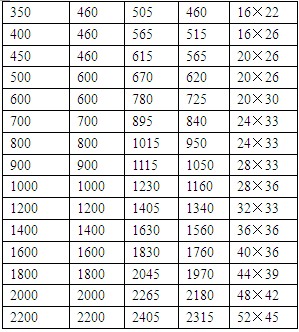

電遠傳電磁流量計傳感器外型尺寸

電遠傳電磁流量計運行期故障經初期調試并正常運行一段時期後在運行期間出現的故障,常見故障原因有:流量傳感器内壁附着層,雷電擊,環境條件變化。

1、内壁附着層

由于電磁流量計測量含有懸浮固相或污髒體的機會遠比其他流量儀表多,出現内壁附着層産生的故障概率也就相對較高。若附着層電導率與液體電導率相近,儀表還能正常輸出信号,隻是改變流通面積,形成測量誤差的隐性故障;若是高電導率附着層,電極間電動勢将被短路;若是絕緣性附着層,電極表面被絕緣而斷開測量電路。後兩種現象均會使儀表無法工作。
2、雷電擊
雷電擊在線路中感應瞬時高電壓和浪湧電流,進入儀表就會損壞儀表。雷電擊損儀表有3條引入途徑:電源線,傳感器勺轉換器間的流量信号線和激磁線。然而從雷電故障中損壞零部件的分析,引起故障的感應高電壓和浪湧電流大部分足從控制室電源線路引入的,其他兩條途徑較少。還從發生雷擊事故現場了解到,不僅電磁流量計出現故障,控制室中其他儀表電常常同時出現雷擊事故。因此使用單位要認識設置控制室儀表電源線防雷設施的重要性。
3、環境條件變化
主要原因同上節調試期故障環境方面,隻是幹擾源不在調試期出現而在運行期間再介入的。例如一台接地保護并不理想的電磁流量計,調試期因無幹擾源,儀表運行正常,然而在運行期出現新幹擾源(例如測量點附近管道或較遠處實施管道電焊)幹擾儀表正常運行,出現輸出信号大

4-20MA輸出電磁流量計安裝注意事項:

1、在搬運和吊裝傳感器時,應該将吊索套在傳感器兩端法蘭旁頸部位置,切勿在測量、管内插入管幫進行吊裝以免損壞襯裡。
2、安裝前,傳感器内的電極用酒精棉花仔細擦除電極表面由于手摸等原因造成的油脂性沾污物質。
3、安裝時密封墊圈的内徑應與測量管襯裡内徑一緻。
4、必須保證接線盒内的幹燥,否則儀表可能會産生計量誤差。
運行前的準備工作:
1、在安裝接線後正式投入運行前應再次檢查安裝、接線是否正确。(對分體型而言)
2、将床幹起前閥門打開,傳感器後閥門關閉,讓傳感器内充滿被測介質。
3、準備工作完畢後,先打開傳感器上遊閥門,再緩緩打開下遊閥門,觀察轉換器瞬時流量顯示應向大方向變化,說明信号線線方向正确。否則,将信号線 A 與 B 接線位置互換。(對分體型而言)
4、打開傳感器前後閥門,排液數分鐘,排出管内氣體。
5、關閉傳感器下遊閥門,再關上遊閥門,是傳感器内充滿被測介質。然後進行配套調整。傳感器與轉換器配套零點調整和儀表系數設定請詳閱轉換器說明書。

選型:

  XT-LDE-

電遠傳電磁流量計

Z

管道分體式

C

管道插入式

結構形式

DN

DN6~DN3000

公稱通徑

C1

聚四氟乙烯F4

C2

聚錄丁橡膠

C3

聚氨脂橡膠

C4

聚全氟乙丙烯F46

C9

其它

襯裡材質

D1

不鏽鋼316L

D2

哈氏合金B

D3

哈氏合金C

D4

D5

鉑銥合金

D6

D9

其它

電極材質

M1

0.6MPa

M2

1.0MPa

M3

1.6MPa

M4

4.0MPa

M9

其它

公稱壓力

A1

4~20mA

A2

4-20mA+HART協議

A3

脈沖輸出

A9

其它

輸出信号

附加選項

F1

IP65

F2

IP67

F3

IP68分體型可選

P1

24V  DC

P2

220V AC

Ed

防爆隔爆型

Ei

防爆本安型





産品留言
标題
聯系人
聯系電話
内容
驗證碼
點擊換一張
注:1.可以使用快捷鍵Alt+S或Ctrl+Enter發送信息!
2.如有必要,請您留下您的詳細聯系方式!
